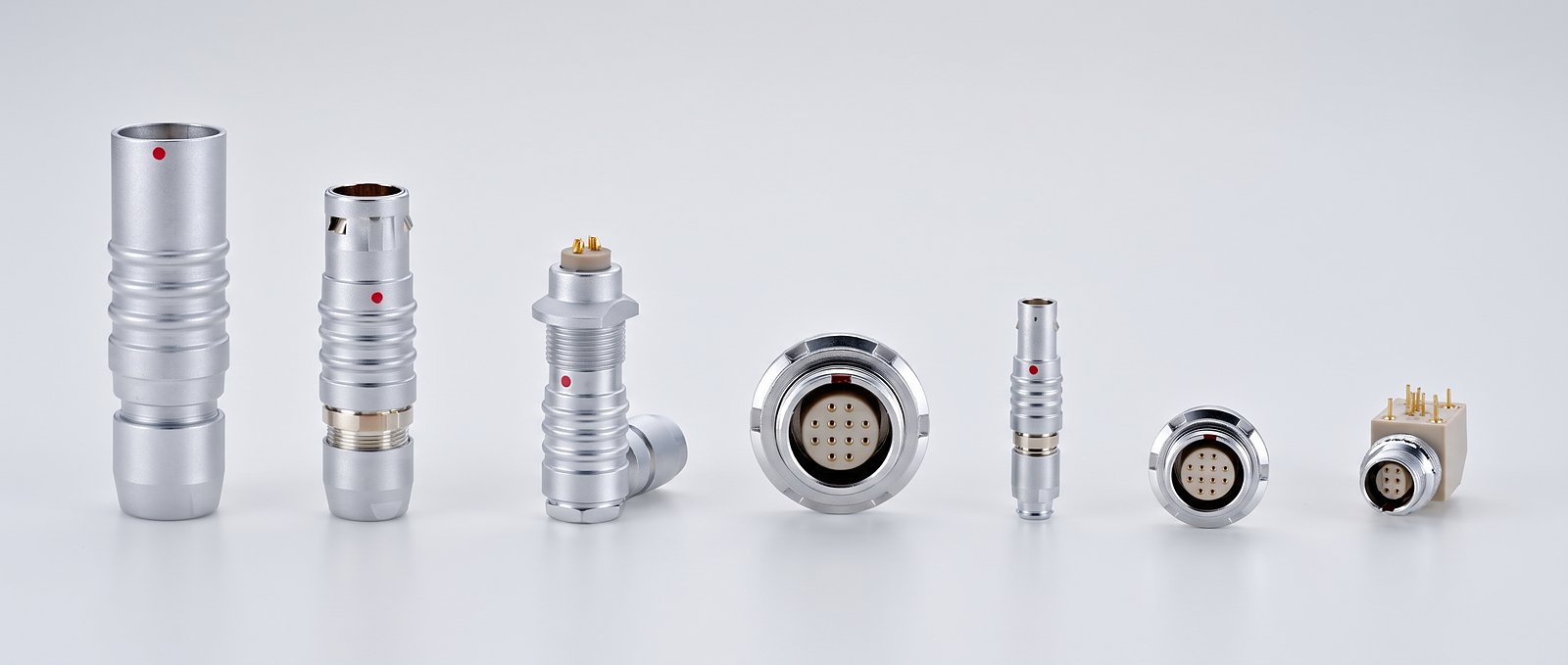

金属 B 系列
四款尺寸，型式丰富
技术规格
- 壳体材质
- Aluminum
- 芯数
- 2–27
- 防护等级
- IP50
- 插拔次数
- ≥ 10,000
- 锁定方式
- Push-pull
可选型式
- 直插头
- 固定插座
- 弯角型
- PCB 直角
规格尺寸
000B1B2B
产品特点
- 四种壳体尺寸，覆盖广
- 直角与 PCB 安装型式
- 气密 / 双通 / 方形法兰 / 接地脚等丰富扩展
- 可选流体版本
型号说明
线缆端（自由端）
M1
M1
线缆端 · 180° 公端
M2
M2
线缆端 · 180° 公端（外壳配母端胶芯）
M3
M3
线缆端 · 90° 弯角公端
M4
M4
线缆端 · 90° 弯角公端（特殊转向）
M5
M5
线缆端 · 易分离
M6
M6
线缆端 · 180° 公端（耐压型）
M7
M7
线缆端 · 180° 公端（带拉绳）
M8
M8
线缆端 · 90° 弯角公端（外壳配母端胶芯）
M9
M9
线缆端 · 180° 公端 · IP54（FEG 结构）
S1
S1
线缆端 · 母端
H1
H1
线缆端 · 180° 公端（无卡榫，FFG 结构）
面板端（固定端）
F1
F1

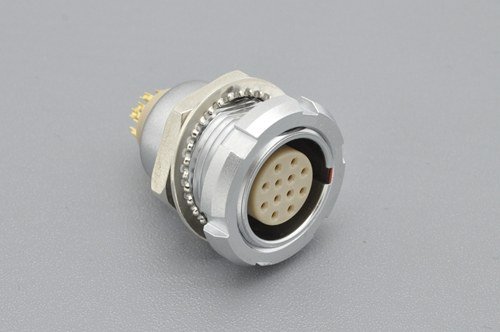

面板端 · 母端（前后装板，双活动螺母）
F2
F2
面板端 · 母端（前端装板，内侧活动螺母）
F3
F3
面板端 · 母端（后端装板，外侧活动螺母）
F4
F4
面板端 · 母端 / 公端端子（后端装板，外侧活动螺母）
F5
F5

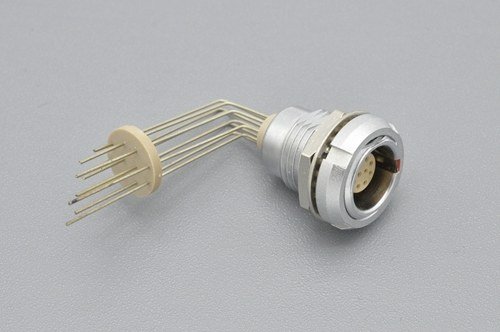

面板端 · 90° 母端
F6
F6
面板端 · 定制品 · 带螺纹套管
F7
F7
面板端 · 母端 · PCB 焊接端子（后端装板，外侧活动螺母）
F8
F8
面板端 · 母端 · PCB 焊接端子（前后装板，双活动螺母）
F9
F9
面板端 · 板公（前端装板，内侧活动螺母）
FA
FA
面板端 · 母端（前端装板，气密型）
FB
FB
面板端 · 双通（前端装板，气密型）
FC
FC
面板端 · 母端（前端装板，无活动螺母 / 锯形垫片）
FD
FD
面板端 · 母端（直式插座）
FE
FE
面板端 · 板公（前端装板，无需活动螺母）
FF
FF
面板端 · 母端 + 接地脚（前端装板，内侧活动螺母）
FG
FG
面板端 · 母端 · 凸出式外壳（EHG 结构）
FH
FH
面板端 · 90° 弯角式插座（EXG 结构）· 母端子
FK
FK
面板端 · 90° 弯角式插座（EXG 结构）· 公端子
FL
FL
面板端 · 母端（前后装板，双活动螺母）
FM
FM
面板端 · 母端（直式插座，带螺牙，EYG 结构）
FN
FN
面板端 · 90° 弯母 · 带方形法兰
FQ
FQ
面板端 · 母端 + 接地脚（前后装板，内侧活动螺母）
FR
FR
面板端 · 母端 · PCB 焊接端子（前端装板，内侧活动螺母）
FW
FW
面板端 · 母端 + 接地脚（后端装板，外侧活动螺母）
FV
FV
面板端 · 90° 弯角式插座（EPG 结构）· 母端子
FP
FP
面板端 · 母端 · PCB 焊接端子 + 接地脚（前端装板，内侧活动螺母）
FZ
FZ
面板端 · 母端（公端子）· 定制品 · 气密型（无螺母）
R1
R1
浮动面板端（前后装板，双活动螺母）
R2
R2
浮动面板端（前端装板，内侧活动螺母）
R3
R3
浮动面板端（后端装板，外侧活动螺母）
