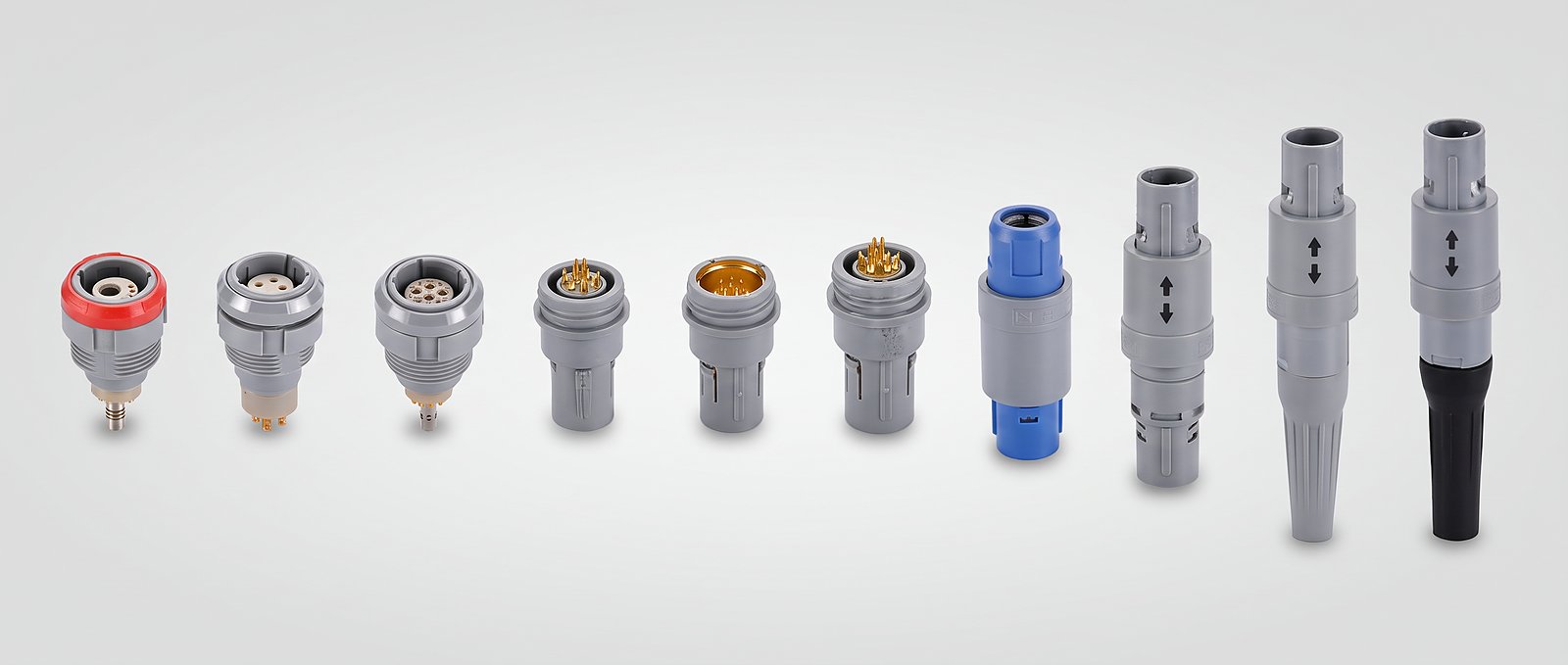

塑料 2P 系列
高密度多针，含流体 / 同轴 / 耐高压型式
技术规格
- 壳体材质
- PSU / PEI / PPSU / PC+ABS
- 芯数
- 2–34
- 防护等级
- IP50
- 工作温度
- −50℃ ～ 170℃（视外壳材质）
- 插拔次数
- ≥ 2,000
- 锁定方式
- Push-pull
可选型式
- 直插头
- 固定插座
- 流体型
- PCB 直角
- 一次性
产品特点
- 芯数 2–34，含流体信号混合、同轴、耐高压等多种针芯配置
- 较 1P 更高接触密度，壳体外径 18mm
- 信号+气流体 / 同轴 / 耐高压等多种型式
- 可选流体（气/液）通道
- 提供一次性（抛弃式）版本
型号说明
线缆端（自由端）

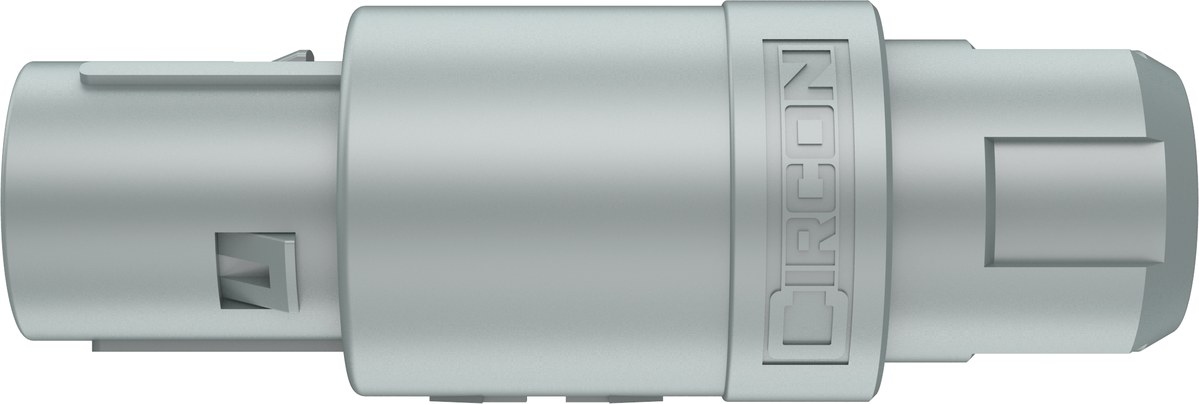

M1
2D 图纸直式插头，焊杯公端子

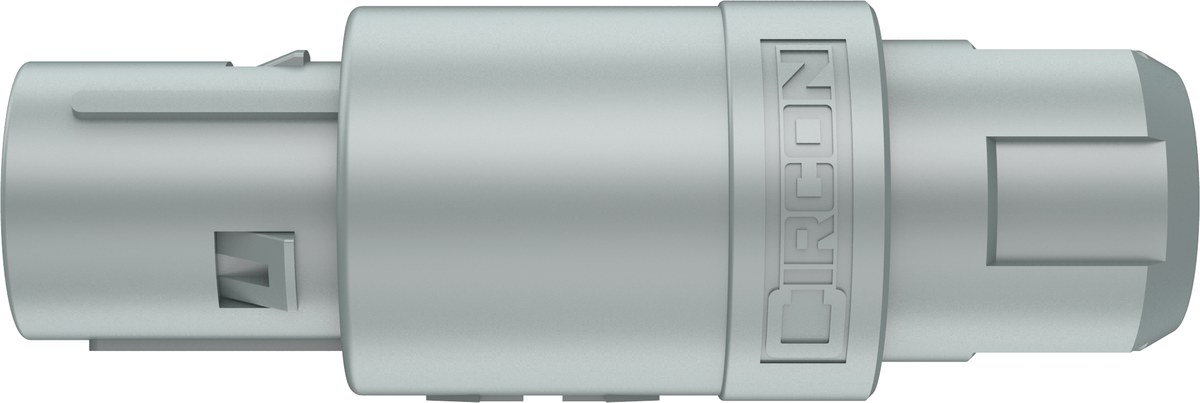

M2
2D 图纸直式插头，气流体端子
M3
M3
直式插头，焊杯母端子
M4
2D 图纸直式插头，耐高压端子

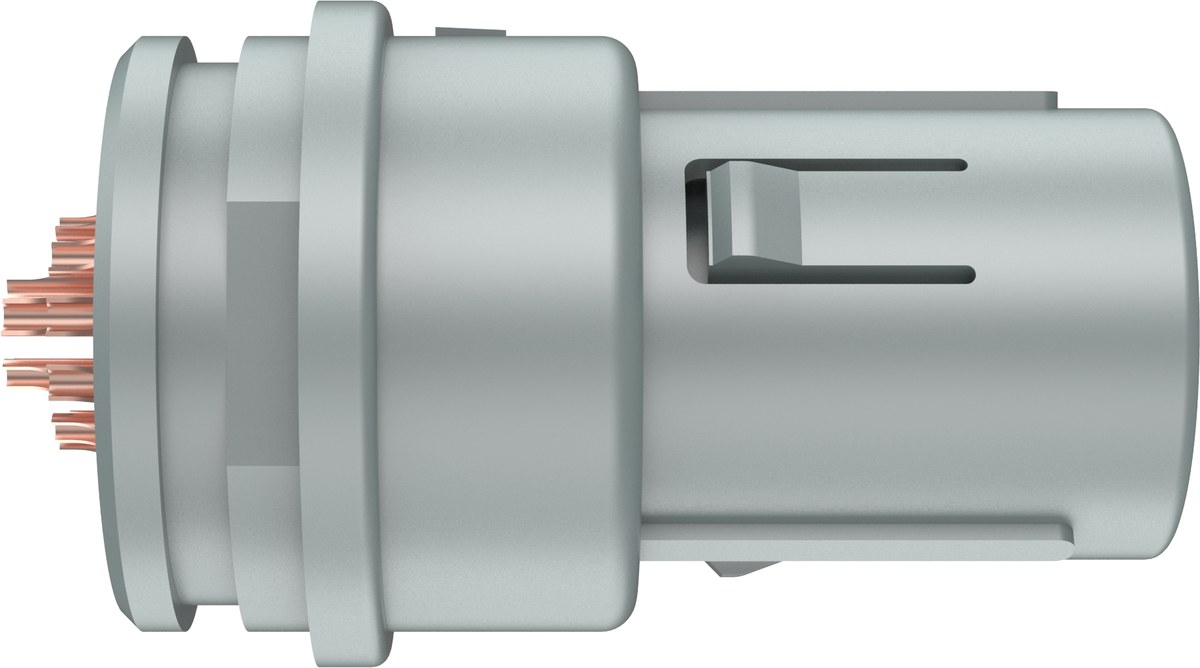

MA
2D 图纸抛弃式，焊杯公端子
MC
2D 图纸直式插头，同轴端子
MD
MD
抛弃式，焊板公端子

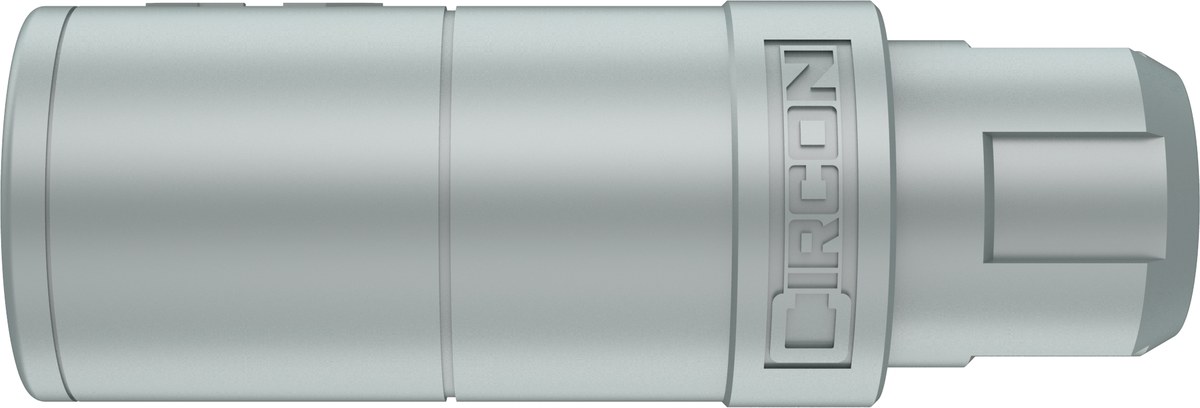

S1
2D 图纸浮动式插座，焊杯母端子
S2
S2
浮动式插座，气流体端子
S3
S3
浮动式插座，焊杯公端子
面板端（固定端）

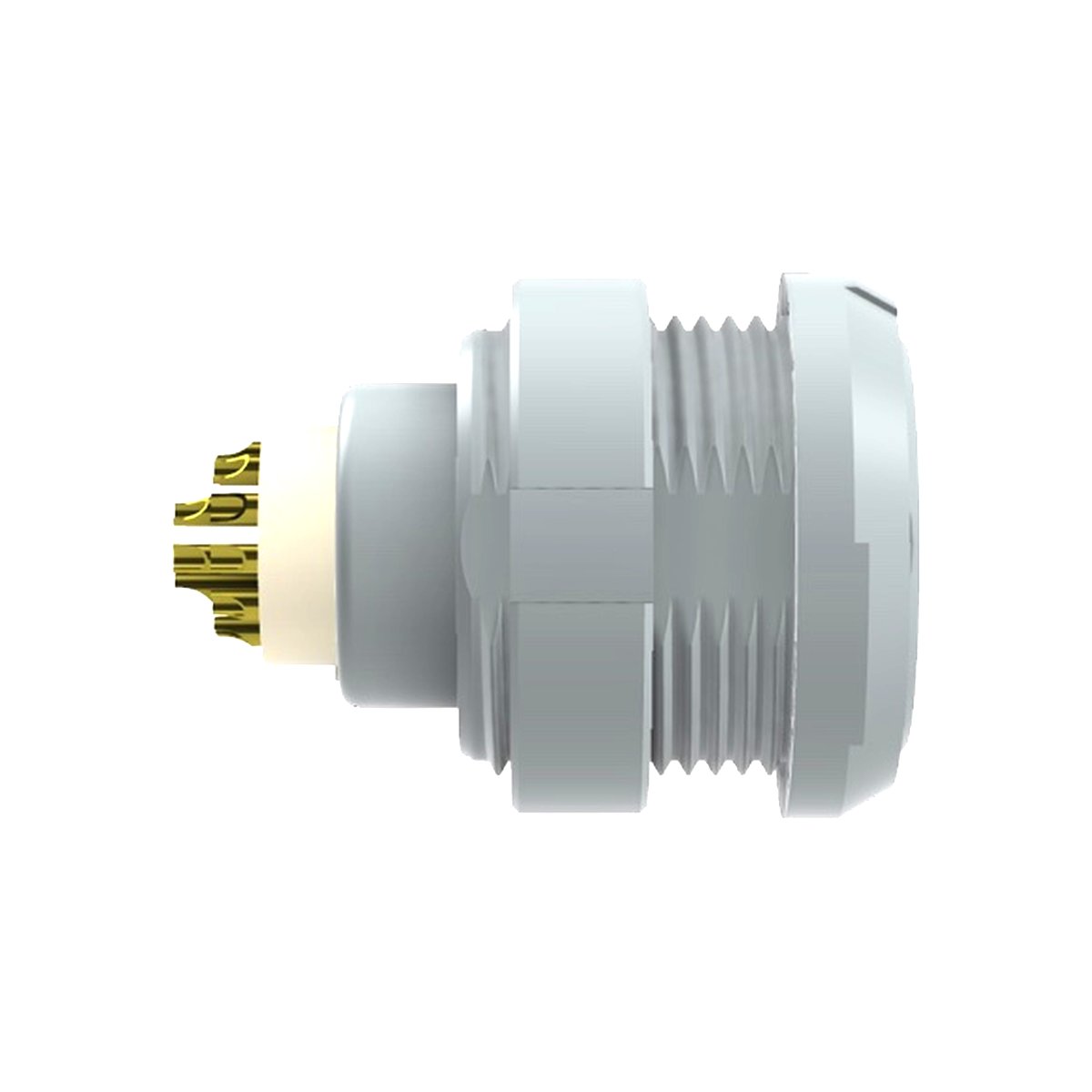

F1
2D 图纸固定式插座，前后装板，焊杯母端子

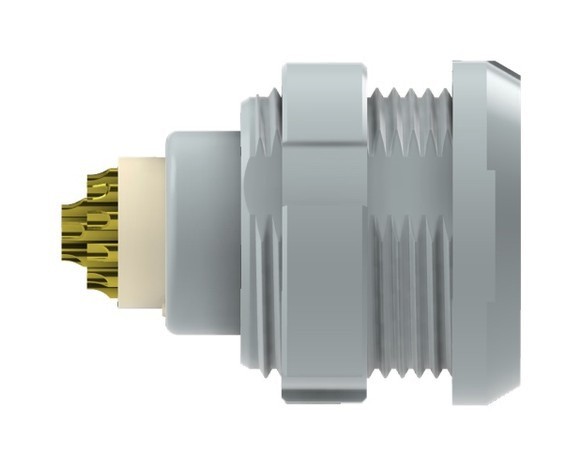

F2
2D 图纸固定式插座，前端装板，焊杯母端子

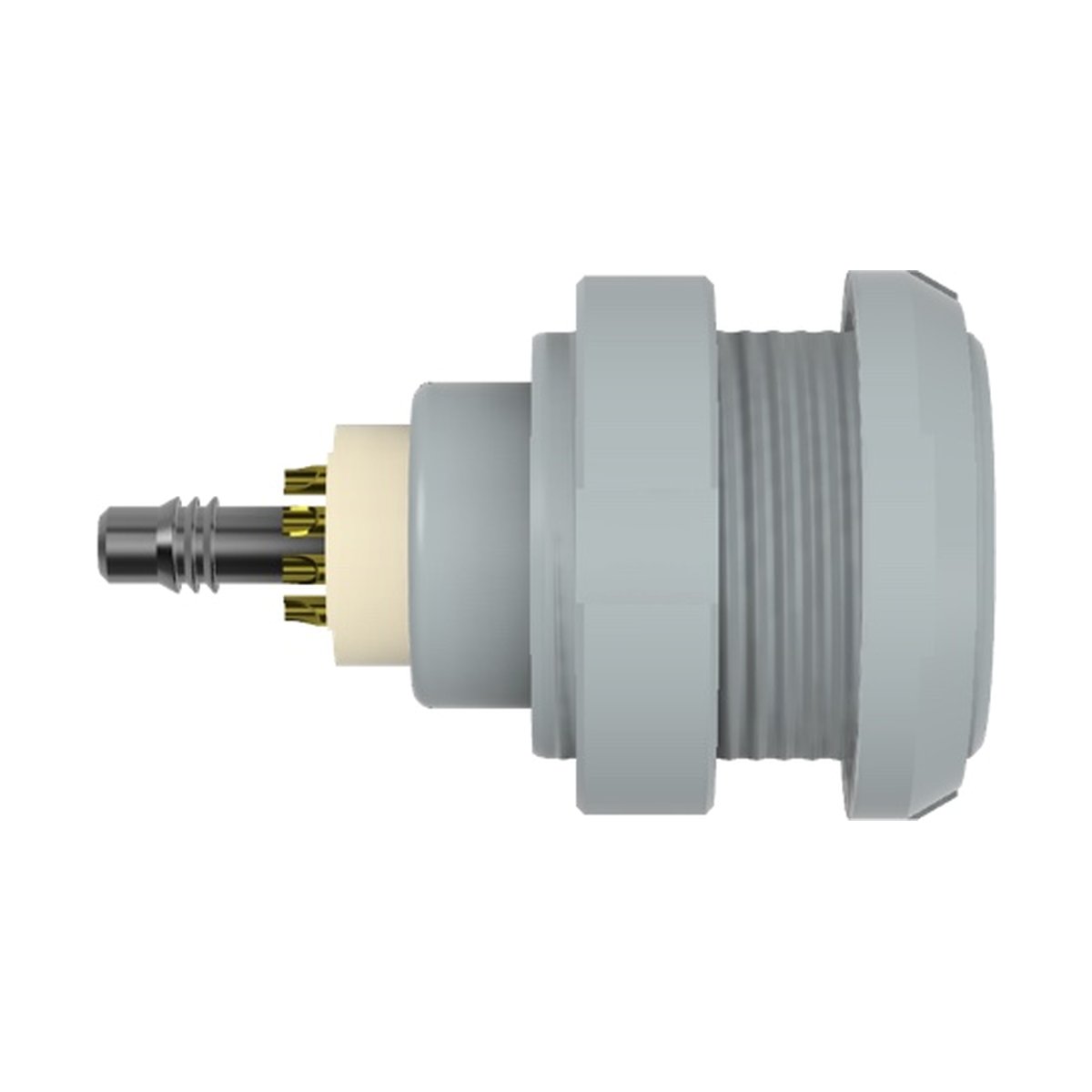

F3
2D 图纸固定式插座，前后装板，气流体端子

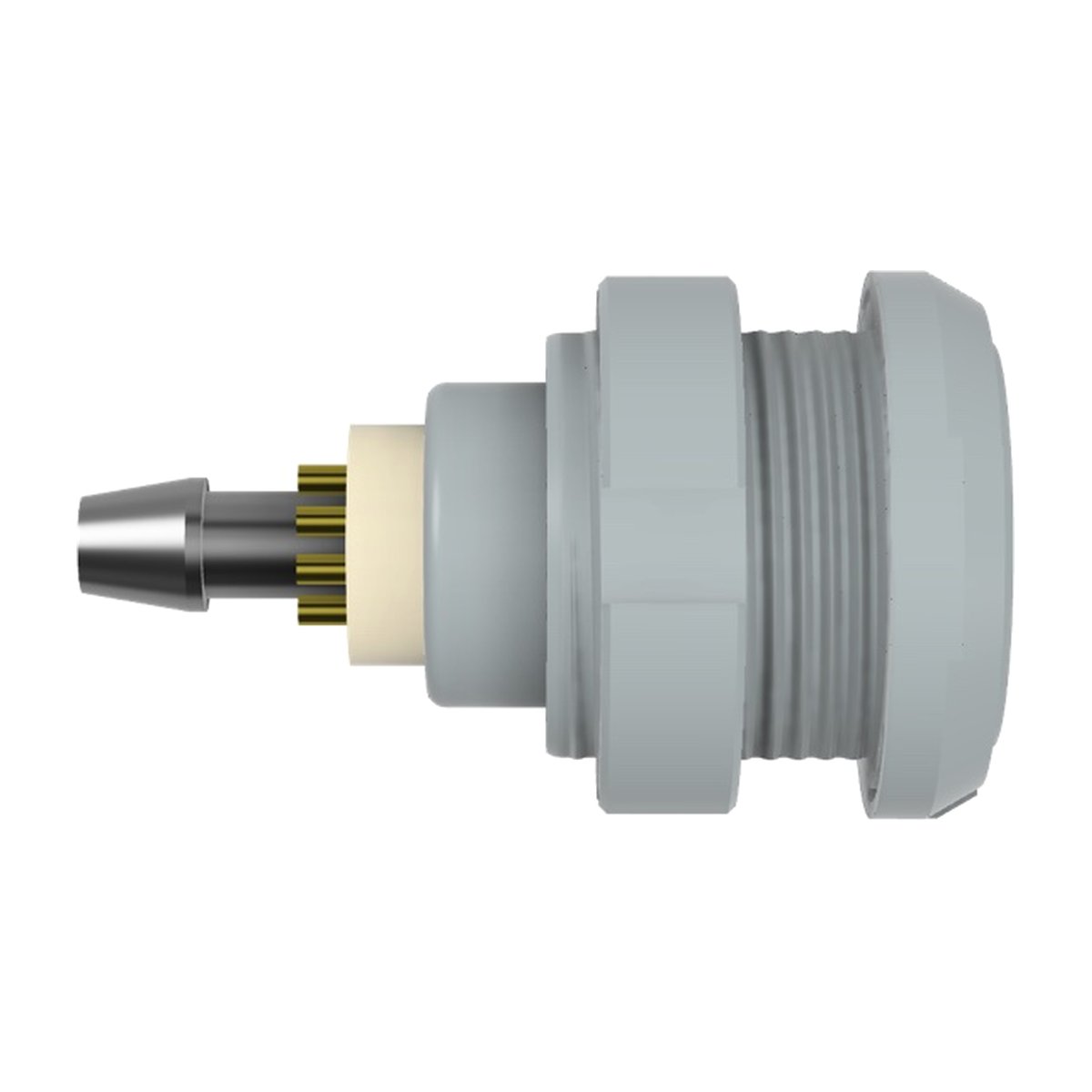

F4
2D 图纸固定式插座，前端装板，气流体端子

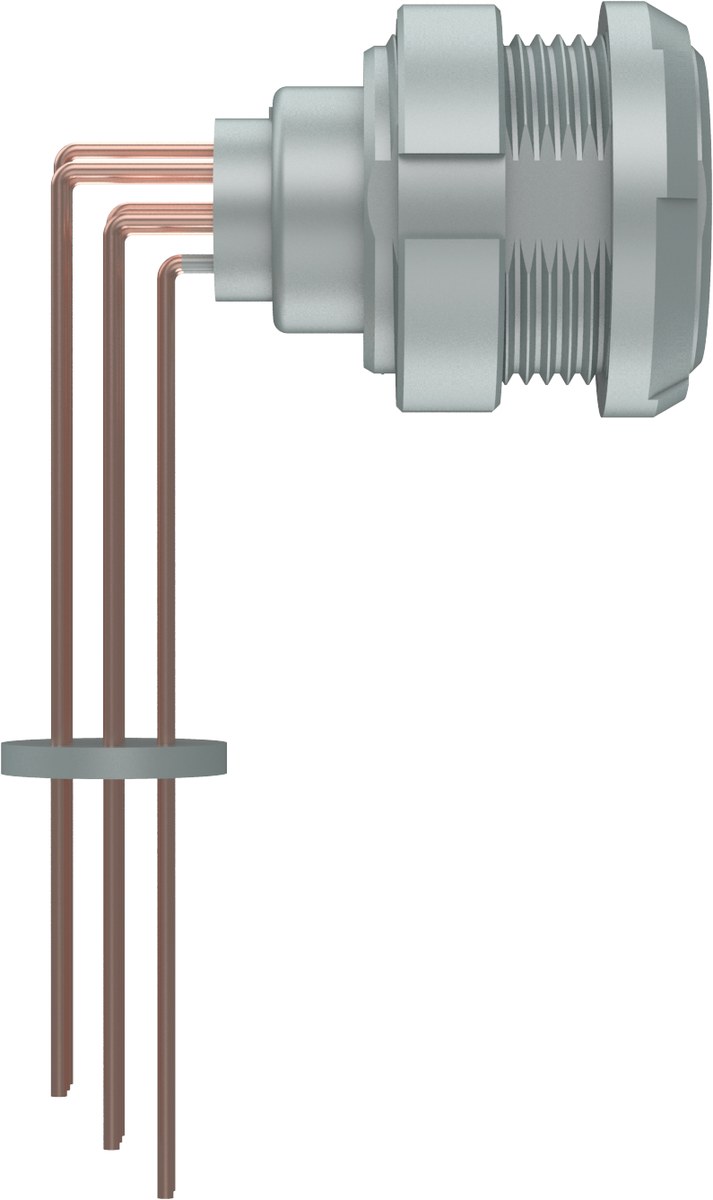

F5
2D 图纸固定式插座，90° 焊板端子
F6
F6
固定式插座，IP64，前端装板，焊杯母端子

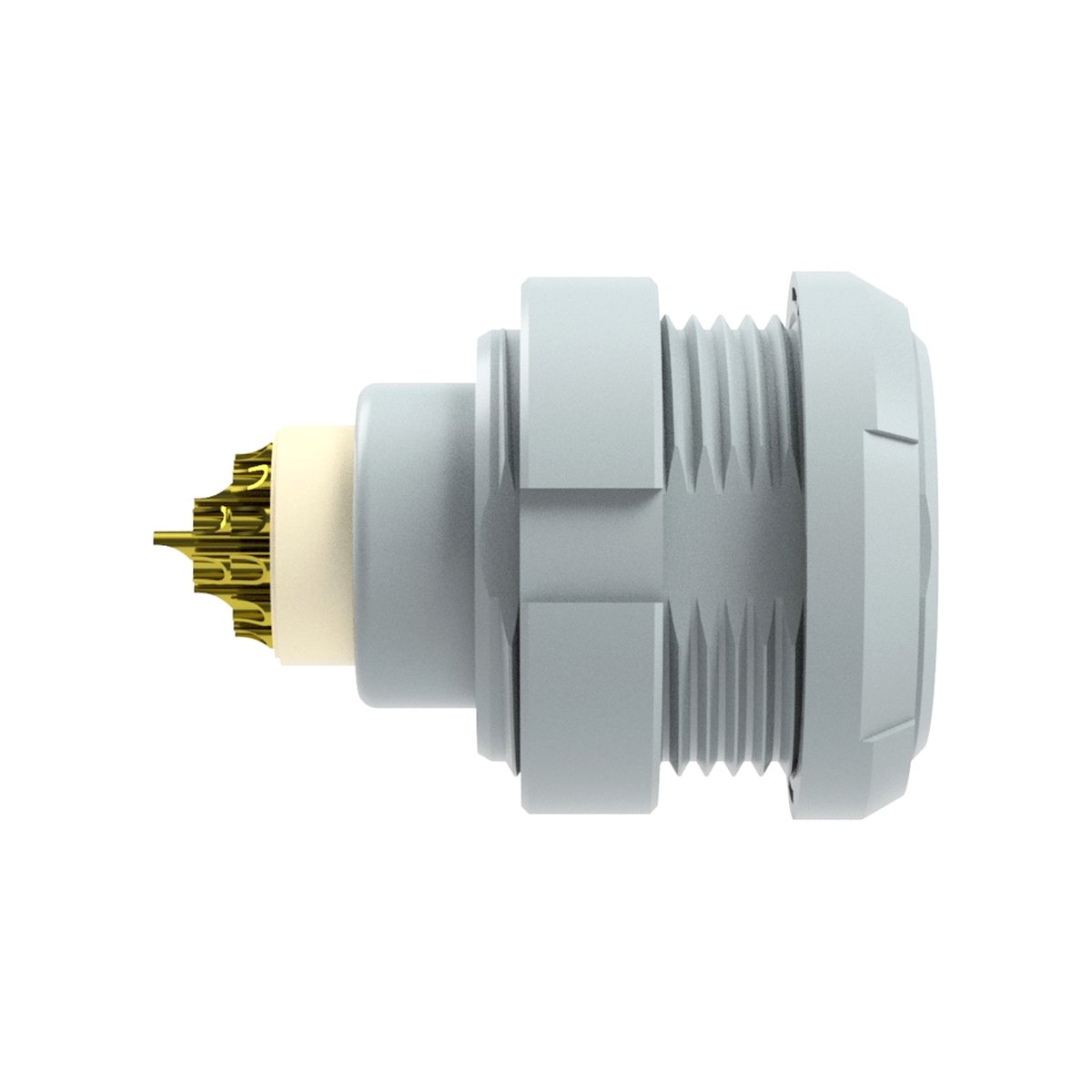

F7
2D 图纸固定式插座，前后装板，焊板母端子
F8
F8
固定式插座，前后装板，气流体+信号端子
F9
F9
固定式插座，前后装板，焊杯公端子

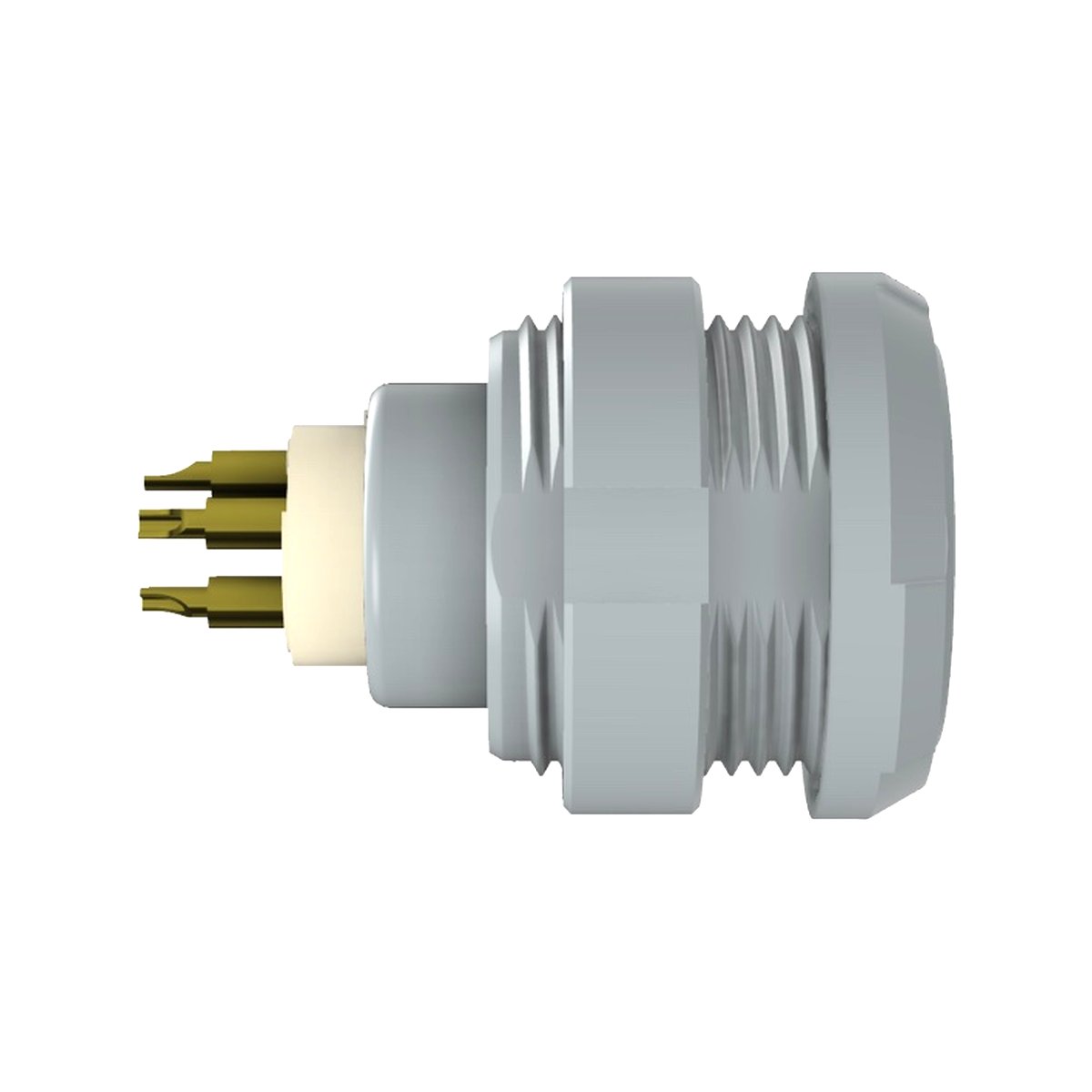

FA
2D 图纸固定式插座，前后装板，耐高压端子
FB
FB
固定式插座，抛弃式，公端子（不配尾盖）

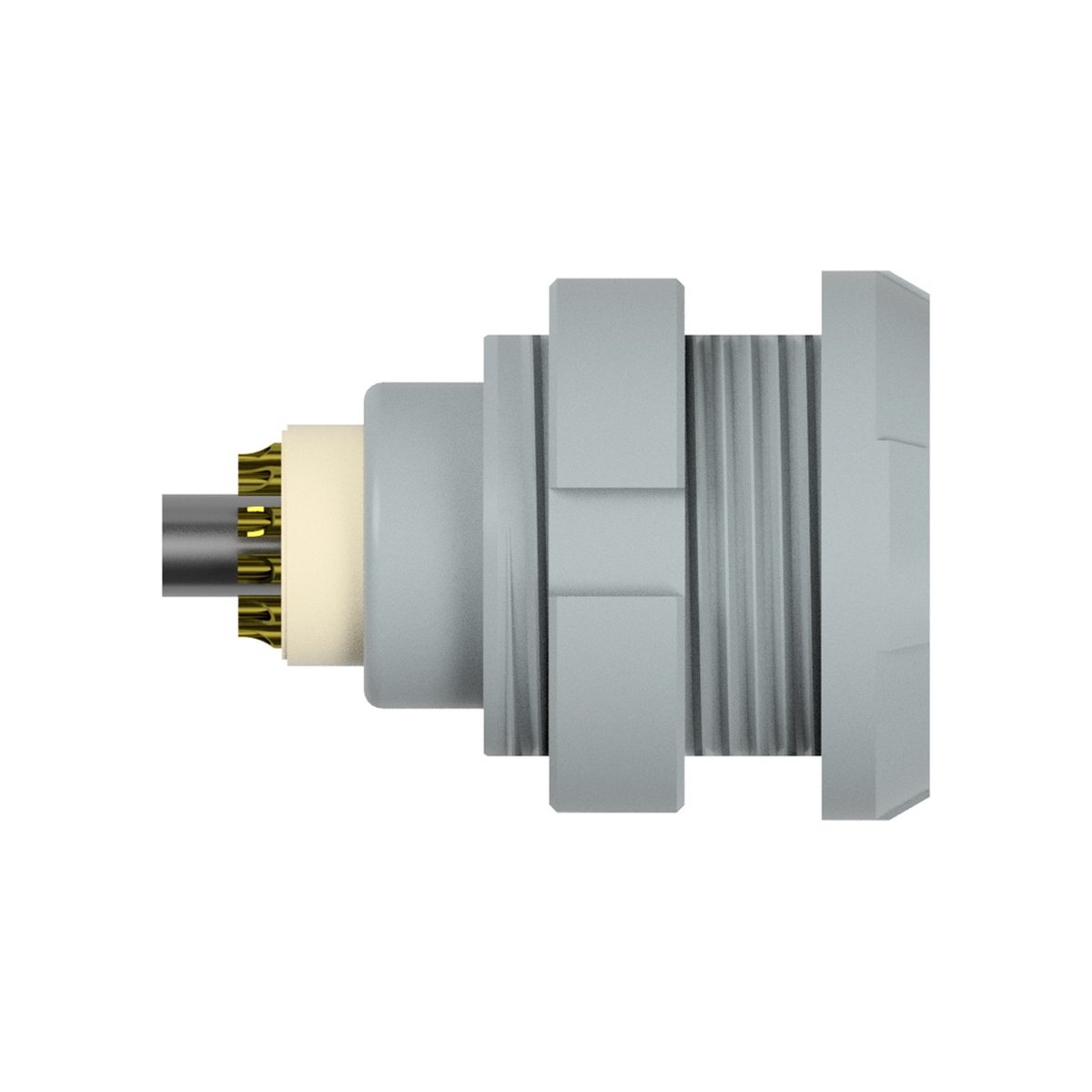

FC
2D 图纸固定式插座，前后装板，同轴端子
FE
FE
固定式插座，前端装板，焊杯公端子
FL
FL
固定式插座，前端装板，焊板母端子

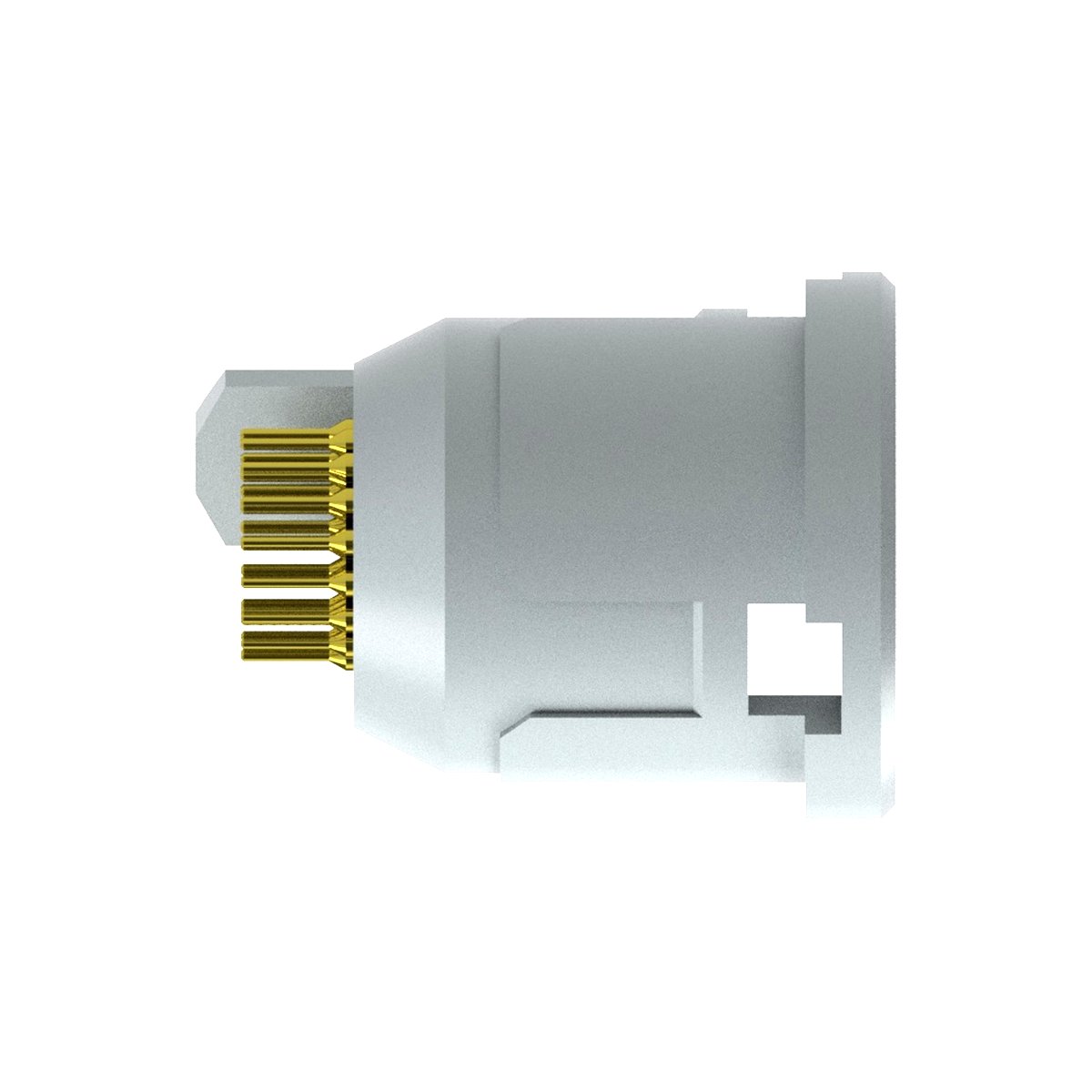

FM
2D 图纸固定式插座，抛弃式，公端子（可配尾盖）

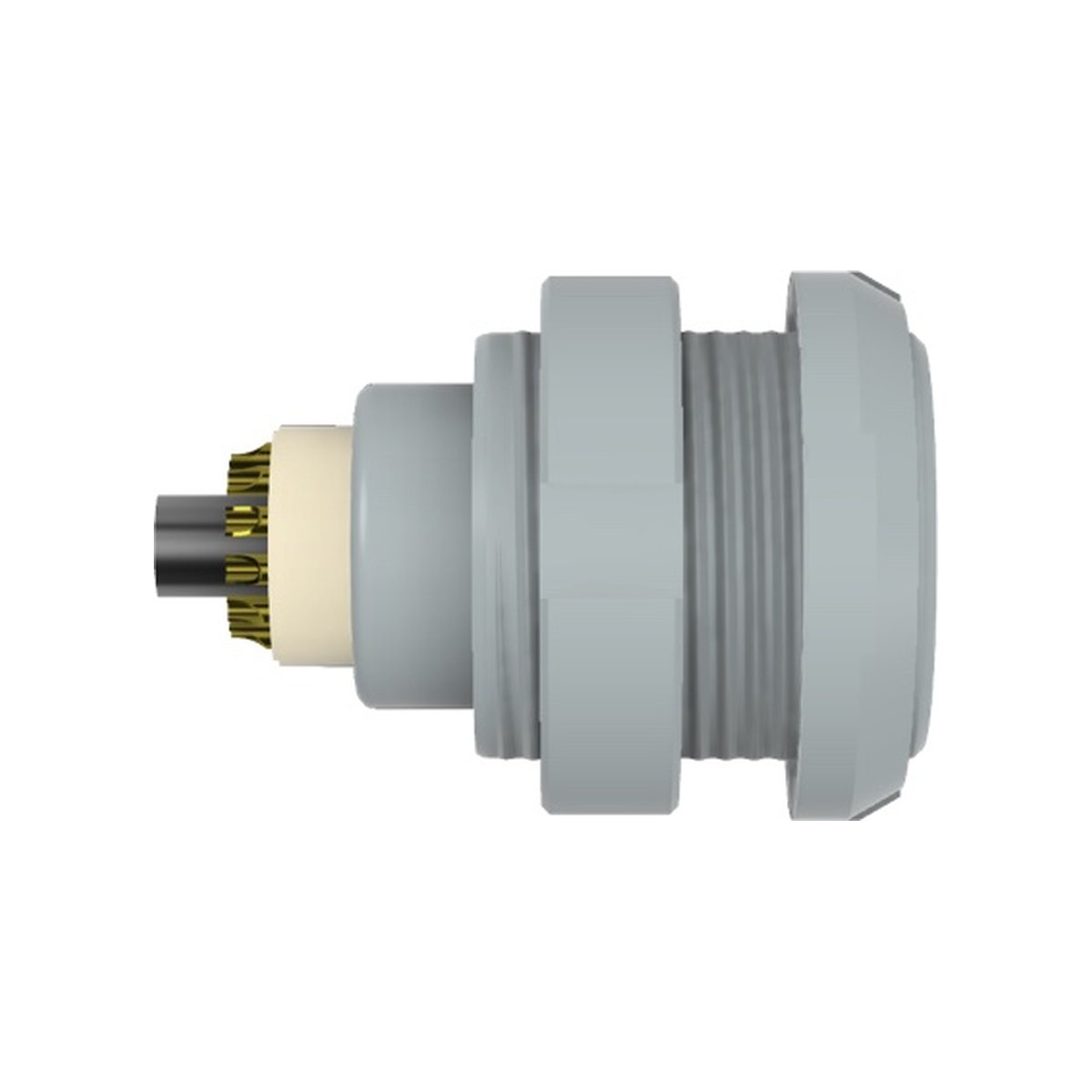

FN
2D 图纸直式插座，前端装板，同轴端子

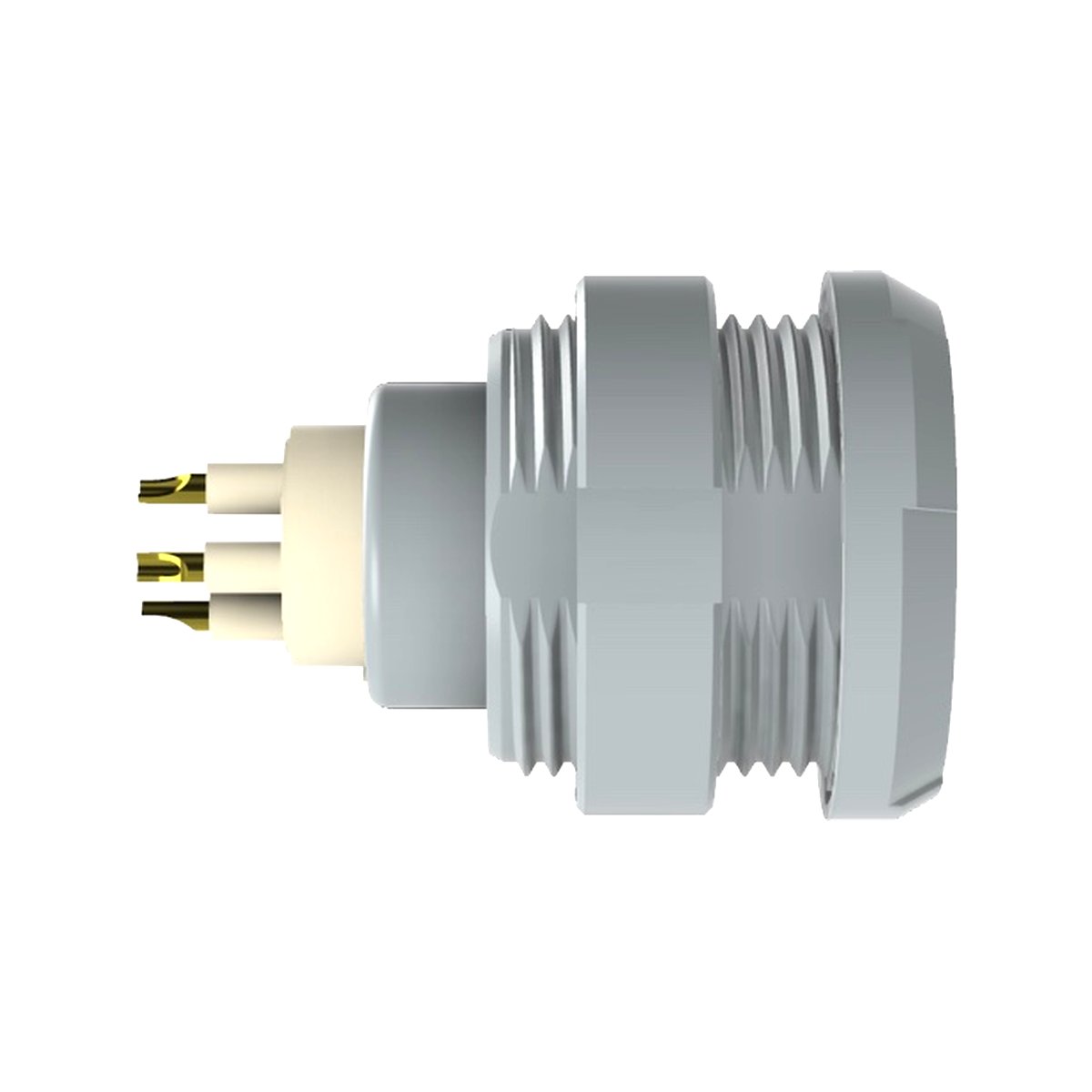

FV
2D 图纸直式插座，前端装板，耐高压端子
