F1D塑料 HYP 系列
F1D
固定式插座，焊板端子，前端装板
连接器外观尺寸
单位：mm
- N
- 4 mm
- M
- 4.1 mm
- e
- M11×1.1 mm
- L1
- 19 mm
- L2
- 21.9 mm
- L3
- 4.6 mm
- S1
- 15.4 mm
- S2
- 13 mm
- S3
- 13 mm
- S
- 11.2 mm
2D 图纸 · PDF
3D 图纸 · STEP暂缓提供

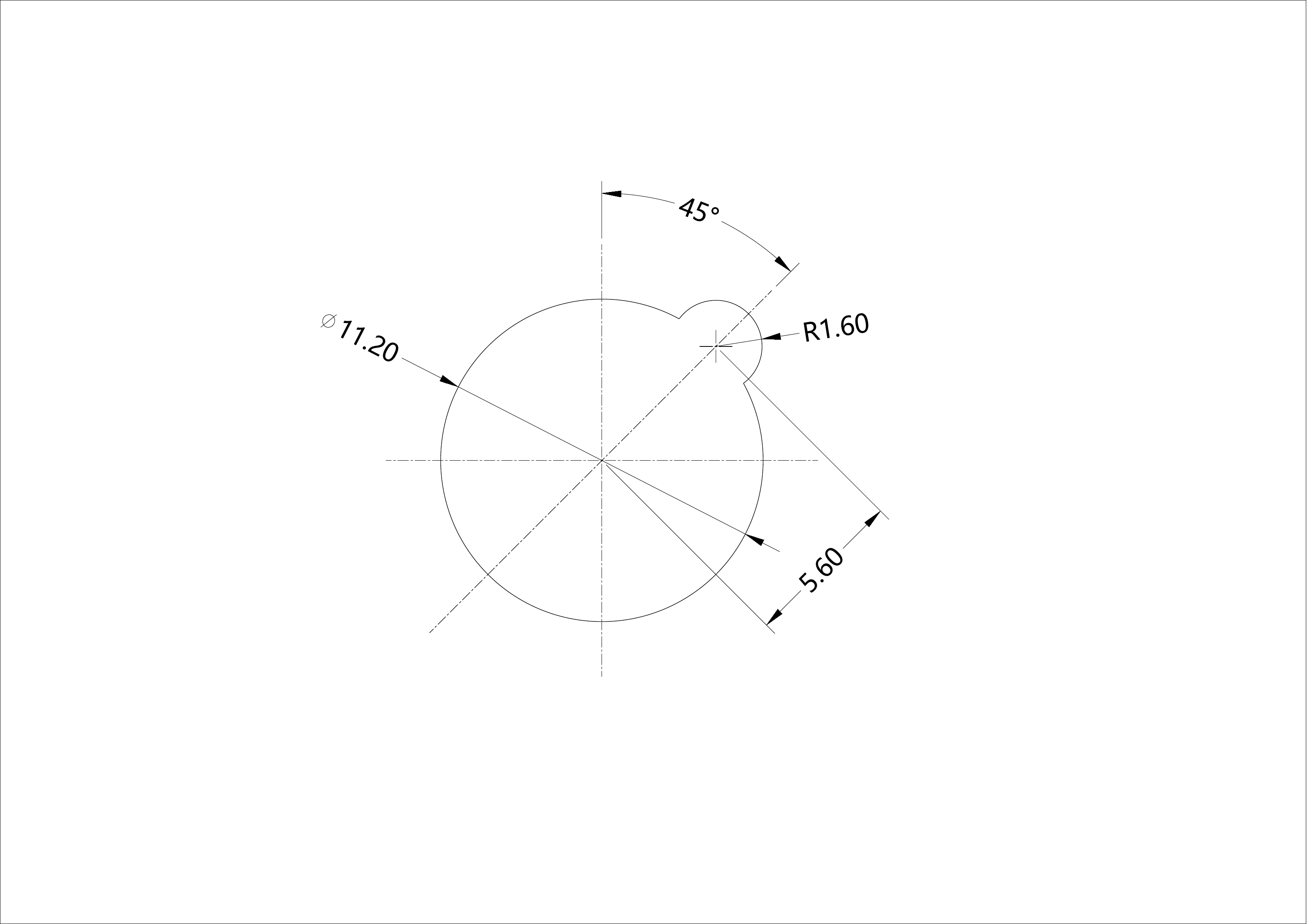

联系我们获取 3D 模型面板开口尺寸
单位：mm
点击查看大图
- R
- 5.6 mm
- Q
- 1.6 mm
针芯配置
| 编号 | 针芯数量 | ΦA (mm) | 端子类型 | 触点间击穿电压 (V) | 耐压强度 (V) | 额定电流 (A) |
|---|---|---|---|---|---|---|
| 02 | 2 | 0.6 | 焊杯 / PCB直 | >2250 | 1650 | 4 |
| 03 | 3 | 0.6 | 焊杯 / PCB直 | >2250 | 1650 | 4 |
| 04 | 4 | 0.6 | 焊杯 / PCB直 | >2250 | 1650 | 4 |
| 09 | 9 | 0.38 | 焊杯 / PCB直 | >1000 | 750 | 1 |
注：根据具体应用和相关标准，可能会采用更严格的工作电压。建议工作电压 = 1/3 测试电压。
